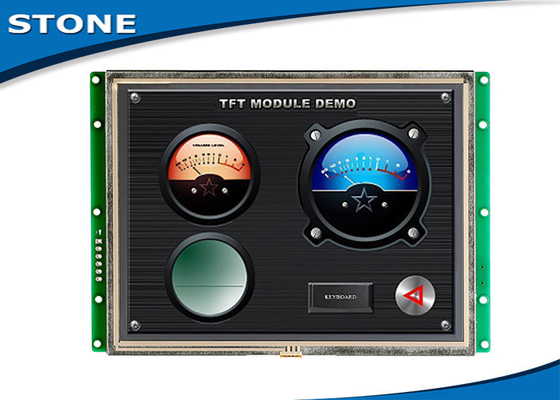

밝은 8.0inch 터치스크린 LCD 단위, 450 cd/m2 LCD 그래픽 표시 단위

육체적인 매개변수

모형:

STA080WT-01

크기 (인치):

8.0' '

해결책:

800×RGB×600

화소 간격:

0.1905mm×0.0635mm (H×V)

색깔:

65536의 색깔 (16 조금)

보기 지역:

162.0 mm×121.5 mm

전시 차원:

164.0 mm×123.5 mm

전반적인 차원:

204.8 mm×142.4mm×20mm (N) 22mm (T)

순중량:

435g (N) 550g (T)

TFT 위원회:

A+ 수준 기업 위원회

터치스크린:

기업 수준 4 철사 저항
또는 터치스크린 없이 선택적입니다.

역광선 매개변수

역광선 유형:

LED

광도:

450cd/m2
(광도는 100개 수준에서 조정가능할 수 있습니다.)

대조:

500:1

역광선 생활:

50,000 시간

보기 각:

70°/70°/50°/70° (L/R/U/D)

작동 온도:

-30℃ ~ +85℃

작동 습도:

60℃, 90%

저장 온도:

-30℃ ~ +85℃

스크린 형태:

디지털 방식으로

성능 매개변수

CPU:

CortexM3 STM32F103 200MHz

LCD 관제사:

CPLD EPM240

재생율을:

60Hz

스위칭 속도를 그리십시오:

47 ms/picture (21 pictures/s)

플래시 메모리:

표준 2GB의 연장 4GB

그림을 위한 기억 총계:

236의 심상

공용영역:

RS232 /TTL UART 공용영역
(RS485까지 이렇게 위에 미치십시오.)

그림 다운로드:

MiniUSB2.0 (12Mbps)

전압 범위:

DC4.5V ~ 35V (전형적인 가치: 12V)

힘:

4W

시험 보고서

MTBF:

4,250,000 H

작동 온도:

-30℃ ~ +85℃

공기 습도:

60℃, 90%

지속적인 진동 테스트:

10-55Hz, 1.5mm, 10G

충격 가속도 테스트:

6ms, 100G

ESD 테스트:

10KV

방사선 신뢰도 테스트

44W

TFT LCD 단위의 주요 크기

크기

해결책

3.5"

320×RGB×240

4.3' '

480×RGB×272

5.0"

640×RGB×480

5.6' '

640×RGB×480

5.7"

640×RGB×480

6.5' '

640×RGB×480

7.0' '

800×RGB×480

8.0' '

800×RGB×600

8.4' '

800×RGB×600

10.2 ' '

1024×RGB×600

10.4 ' '

800×RGB×600

12.1 ' '

1024×RGB×768

15.0 ' '

1024×RGB×768

15.6 ' '

1366×RGB×768

18.5"

1366×RGB×768
