10.1 인치 MCU LCD의 220.4 × 129.1 전망 지역 65K TFT LCD 터치스크린
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 전시 가늠자: | 16:9 | 해결: | 1024*600 |
|---|---|---|---|
| 색상: | 65K | CPU의: | 외피 |
| 백라이트: | LED가 | 인터페이스: | RS232/RS485/CMOS/USB |
| LCD 종류: | 는 | ||
| 하이 라이트: | lcd 그래픽 표시 단위,LCD 위원회 단위 |
||
10.1 인치 MCU LCD의 220.4 × 129.1 전망 지역 65K TFT LCD 터치스크린
이점:
|
CPU & 모는 장치로 |
|
어떤 MCU에 의해 통제하는 |
|
명령을 통해 전시 그림 원본 곡선 |
|
65536 색깔 TFT 전시 |
|
터치스크린 |
|
RS232/TTL UART 공용영역 & USB 항구 |
|
넓은 전압 범위 |
|
많은에서 널리 이용되는 각종 산업 분야 |
|
사용하기 편한! 강력한 기능! 저축 비용과 시간! |
제품 매개변수
모형: STI101WT-01 (산업 유형)
|
육체적인 매개변수 |
|
|
모형 |
STI101WT-01 |
|
크기 (인치) |
10.1" |
|
해결책 |
1024×RGB×600 |
|
화소 간격 |
× 0.1905 mm 0.0635 mm (H×V) |
|
색깔 |
65536의 색깔 (16 조금) |
|
보기 지역 |
220.4mm×129.1mm |
|
전반적인 차원 |
246.5mm×147.8mm×16.5mm (T) N)/18.5mm ( |
|
순중량 |
765g (T) N)/795g ( |
|
TFT 위원회 |
수평 기업 위원회 |
|
터치스크린 |
기업 수준 4 철사 저항 또는 터치스크린 없이 선택적입니다. |
|
역광선 매개변수 |
|
|
역광선 유형 |
LED |
|
광도 |
500 cd/m2 (광도는 100개 수준에서 조정가능할 수 있습니다.) |
|
대조 |
500:1 |
|
역광선 생활 |
30,000 시간 |
|
보기 각 |
70°/70°/50°/60° (L/R/U/D) |
|
작동 온도 |
-20°C ~ +70°C |
|
작동 습도 |
60°C, 90% |
|
저장 온도 |
-30°C ~ +85°C |
|
스크린 형태 |
디지털 방식으로 |
|
성능 매개변수 |
|
|
CPU |
CortexM3 STM32F103 |
|
LCD 관제사 |
CPLD EPM240 |
|
재생율을 |
60 Hz |
|
그림 스위칭 속도 |
46 ms/picture (22 pictures/s) |
|
플래시 메모리 |
기준 128m의 연장 4GB |
|
그림을 위한 기억 총계 |
236의 심상 |
|
공용영역 |
RS232/TTL UART 공용영역 (RS485까지 이렇게 위에 미치십시오.) |
|
그림 다운로드 |
MiniUSB 2.0 (12Mbps) & SD 카드 |
|
전압 범위 |
DC5.0V ~ 20V (전형적인 가치: 12V) |
|
힘 |
5.0 W |
|
시험 보고서 |
|
|
MTBF |
4,250,000 H |
|
작동 온도 |
-30 °C ~ +85°C |
|
공기 습도 |
60°C, 90% |
|
지속적인 진동 테스트 |
10-55Hz, 1.5mm, 10G |
|
충격 가속도 테스트 |
6ms, 100G |
|
ESD 테스트 |
10KV |
|
방사선 신뢰도 테스트 |
44W |
|
TFT LCD 단위의 주요 크기 |
|
|
크기 |
해결책 |
|
3.5" |
320*240 |
|
4.3" |
480*272 |
|
5" |
640*480; 480*272; 800*480 |
|
5.6" |
640*480 |
|
7" |
800*480; 800*600; 1024*600 |
|
8" |
800*600; 800*480; 1024*768 |
|
9" |
800*480 |
|
10.4" |
800*600 |
|
12.1" |
800*600 |
|
15.1" |
1024*768 |
다른 모형
|
TFT LCD 단위의 주요 크기 |
|
|
크기 |
해결책 |
|
3.5" |
320*240 |
|
4.3" |
480*272 |
|
5" |
640*480; 480*272; 800*480 |
|
5.6" |
640*480 |
|
7" |
800*480; 800*600; 1024*600 |
|
8" |
800*600; 800*480; 1024*768 |
|
9" |
800*480 |
|
10.4" |
800*600 |
|
12.1" |
800*600 |
|
15.1" |
1024*768 |
가동:
사용하기 편한, 당신이 할 필요가 있는 단지 3개 단계가 있습니다.
1. 그 "그래픽 사용자 인터페이스"의 그룹을 당신 필요 디자인하십시오.
2. RS232, RS485 항구 또는 TTL 논리에 의하여 직접 우리의 TFT-LCD 단위도 당신의 장비를 연결하십시오.
3. "명령을 통해 TFT 단위를 일할 것을 어떤 MCU든지를 위한 제어 프로그램이 놓습니다" 쓰십시오.
일 원리:
TFT-LCD 단위는 명령을 통해 주요 관제사와 연락하고, 그 때 주요 관제사는 명령을 받기 후에 작동하기 위하여 기계를 통제할 것입니다.
다음을 주지하십시오:: 주요 관제사는 어떤 MCU든지를 가진 엔지니어에 의해 디자인될 수 있습니다.
소프트웨어 묘사
우리는 TFT-LCD 단위를 사용하기 위하여 당신에게 3 간단한 소프트웨어를 제안합니다.
1. 보조 소프트웨어: 그림과 파일을 TFT-LCD 단위로 올려주기하고, 명령을 설명하기 위하여.
2. 접촉 제어 소프트웨어: 제어 파일을 창조하기 위하여.
3. 글꼴 소프트웨어: 글꼴 파일을 창조하기 위하여.
보증 기간
1. 보증 기간은 납품 후에 3 년을 지속할 것입니다.
2. 보증 기간에 있는 아무 기술 질 문제나 있는 경우에, 우리는 상품이 신제품 무조건적으로 대체될 것이라는 점을 보장합니다.

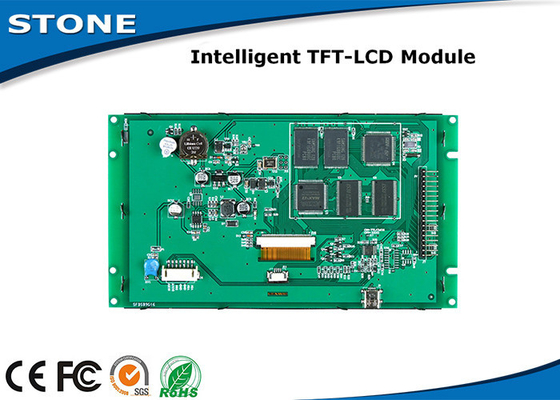

제품 그림:
